LINK ALLA PARTE N.1

Dopo aver introdotto un pò l’argomento di questo focheggiatore, entriamo un pò nel dettaglio dei requisiti fondamentali che sono utili prima di procedere. In particolare, si parla un pò di questa fatidica CFZ, Critical Focus Zone.

La critical focus zone è la zona critica di fuoco e rappresenta in buona sostanza un range espresso in micron entro cui cade la perfetta messa a fuoco di un sistema ottico.

E’ importantissimo, prima di procedere alla costruzione di un sistema del genere, sapere perfettamente qualche dato elementare, in modo da permetterci di produrre con efficacia dei ragionamenti matematici volti a ottenere una focheggiatura potenzialmente perfetta. I parametri che ci servirà sapere sono i seguenti:

  1. A quanti centimetri di scorrimento del canotto corrisponde un giro completo di manopola del focheggiatore.

Questo dipenderà ovviamente da che lato del focheggiatore verrà montato il motore e con quale organo di trasmissione.., se utilizzeremo ad esempio una cinghia sul riduttore del focheggiatore allora non dovremo preoccuparci troppo di questo aspetto. Diversamente se invece volessimo trasmettere la rotazione tra motore e focheggiatore utilizzando l’albero del focheggiatore stesso collegato al motore attraverso un giiunto, ecco che dovremo inserire la corretta valutazione di movimento.

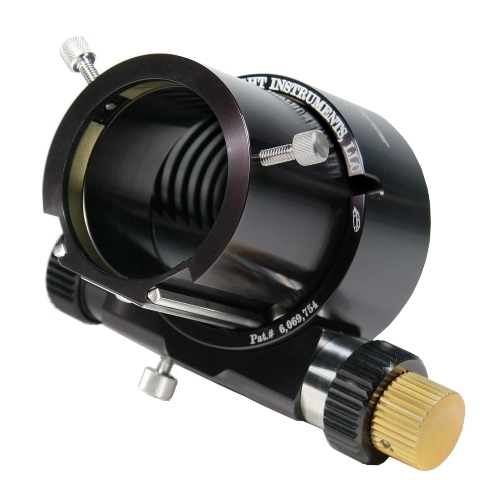

Risultato immagini per focuser

Considerando (per motivazioni personali) assolutamente da evitare l’utilizzo dell’alberino che si può osservare estraendo la manopola del riduttore, è bene considerare l’utilizzo dell’albero principale non ridotto, che si trova nella manopola dal lato opposto. Questo per due motivi sostanziali…il primo è che la manopola (generalmente dorata) che troviamo dal lato riduttore, è una manopola “pesata”, fornisce cioè una sorta di bilanciamento al piccolo asse del riduttore (provare per credere..toglietela e sentirete grattare tutto e girare in modo piuttosto increspato e “grattoso”) , secondo perchè l’alberino del riduttore lo ritengo davvero minuscolo e se dobbiamo spostare grandi carichi (ruota, ccd, cablaggi) a mio avviso può piegarsi molto facilmente soprattutto se non abbiamo a disposizione dei kit appositi. Quindi, considerando l’idea di risparmiarci due soldi, ritengo la scelta piu vantaggiosa o quella che vede la cinghia, come sistema di trasmissione o quella che vede la connessione dell’albero piu grande al motore tramite giunto.

Bene, affrontato velocemente questo aspetto, andiamo a misurare di quanti centimetri si muove il canotto del focheggiatore facendo compiere alla manopola non ridotta un giro completo di rotazione. Si prende un calibro, si fissano i due punti di “start” e di “end” del movimento di rotazione e si misura quanti centimetri s’è spostato. Semplice..una volta stabilito questo valore, andiamo al punto due:

2. Di quanti passi giro è costituita una rotazione completa dell’asse del motore che vorremo montare:.

questo lo troviamo in tutte le schede tecniche dei motori passo passo. Cito alcuni esempi in tabella:

Queste tre soluzioni, molto diverse tra loro, possono andare bene ciascuna per delle specifiche condizioni di utilizzo, Come vediamo si va dai 200 passi giro fino agli oltre 5.300 passi giro dello stesso motore ma con riduttore, per finire con l’ultimo che ha appena 64 passi giro.

Cosa ne deduciamo? Che ovviamente cambia la risoluzione del movimento...facciamo un esempio pratico.

Supponiamo che un giro di manopola non ridotta faccia scorrere il canotto di 2 centimetri ok? Bene, nelle tre soluzioni avremmo che

a) utilizzando il Nema 17 senza riduttore, ogni passo giro sposterebbe il canotto del focheggiatore di: (/200) = 0,01 cm pari a 10 micron.

b) Utilizzando ilNema 17 CON riduttore, ogni passo giro sposterebbe il canotto del focheggiatore di (2/5300 cc.a) = 0,37 micron

c) Utilizzando l’ultimo della lista, ogni passo giro sposterebbe il canotto del focheggiatore di: (2/64) = 32 micron.

3. Determinare la Critical Focus Zone

A questo punto dovremo determinare la nostra zona critica del fuoco e per farlo potremo utilizzare il calcolatore che trovate a margine di questo articolo. Facciamo un esempio con una tabella dove inserisco qualche setup a cui ho espresso il calcolo e metto come utilizzo un sensore MORAVIAN G2 8300 in ogni setup:

4. Determinare se la potenziale accoppiata motore/focheggiatore consente una risoluzione sufficiente

Arrivati qua, rimane l’ultimo aspetto da valutare e cioè: dobbiamo capire se stiamo mettendo il motore giusto nel nostro sistema.

Per farlo, la regola suggerita dal costruttore (R.Brown) suggerisce che dobbiamo rientrare nella CFZ per almeno 10 steps!

Andiamo quindi a creare una tabellina esplicativa su un setup…dove abbiamo NEWTON 250 F/4,9, e una rotazione di manopola sposta il canotto di 2 CM, come visto in precedenza. Avremo che:

In Conclusione

Per concludere, è opportuno effettuare valutazioni di circostanza sul proprio sistema prima di scegliere il motore adatto per il proprio focheggiatore.

Ovviamente, qualcuno eccepirà che ci sono poi alcuni driver di pilotaggio dei motori che supportano l’Half Step, ma anticipo che personalmente non amo questo tipo di soluzione dal momento che l’Half Step comunque ha dei riscontri negativi in quanto a coppia del sistema. Ma di questo ne parleremo nel prossimo articolo.

Vi lascio con la tabellina con cui calcolare la Critical Focus Zone del vostro sistema. Di norma, potete fare il calcolo utilizzando come lunghezza d’onda il verde.

Ma vi faccio osservare una cosa…noterete che variando la lunghezza d’onda, varierà la CFZ del sistema. Sarà per questo che esistono gli apocromatici e che i filtri realmente parafocali non verranno mai costruiti? Ai posteri l’ardua sentenza.

Cieli Sereni

Fabio Mortari

Critical Focus Zone

Lunghezza D’onda
Lunghezza D’onda
Focal Ratio
Pixel size del sensore (in microns)
Binning utilizzato

Zona Critica del fuoco
CCD Focus Zone
